DOCUMENTATION 3D

Enregistrez l'état actuel du bâtiment

  • Nuage de points et modèle 3D
  • Vues orthographiques
  • Aucun contact physique

Le patrimoine évolue. Parfois lentement sous l'effet de l'érosion, parfois en une seule saison à cause de dégâts ou d'une restauration. Nous enregistrons la forme visible d'un bâtiment ou d'un monument sans y toucher et sans échafaudage. Vous obtenez une base numérique pour l'étude, l'archivage, la conception, la concertation avec Onroerend Erfgoed et la comparaison au fil des années.

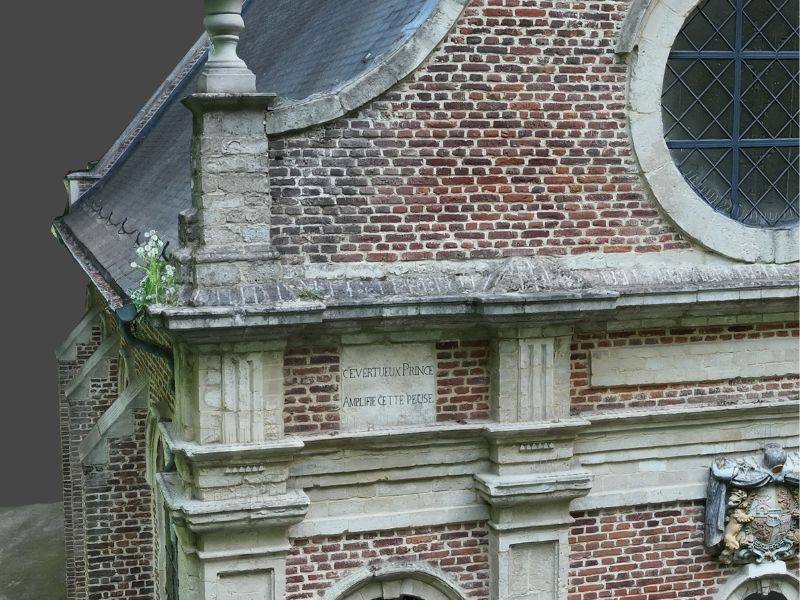

Armoiries sculptées dans la façade en briques de la Boskapel à Imde
Images du terrain

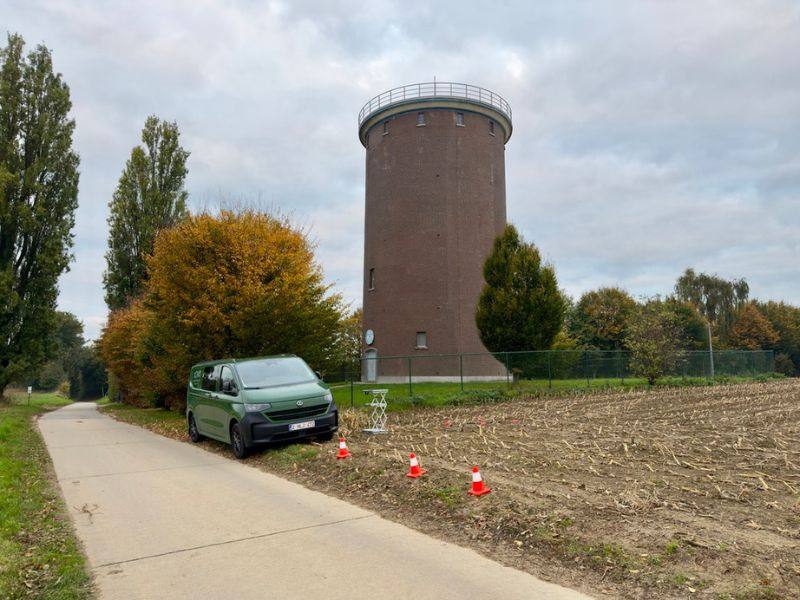

Le drone en vol à côté du château d'eau de Brussegem
Le drone en vol près du château d'eau de Brussegem
Toit endommagé
Exemple de dégât que nous détectons en hauteur
Château avec tours et une voie d'accès en pierre
Châteaux, églises, monuments,... la protection est cruciale
Référence
Orthomosaïque par façade, référencement local
Catégorie de vol
Open A2 · VLOS · 36 min
Délai
1 jour

Un monument en 3D, sous tous les angles

Modèle 3D texturé de la façade et de la toiture de la Boskapel à Imde

Le modèle 3D suit. Vous verrez ici le modèle d'un bâtiment documenté.

Des photos isolées montrent le détail, pas l'ensemble

Des photos prises depuis le sol ou depuis une échelle montrent beaucoup de choses, mais manquent de cohérence spatiale. Pour les bâtiments hauts ou très richement détaillés, une couverture complète est aussi difficile à obtenir. La photogrammétrie combine des images qui se recoupent en un seul modèle géométrique. Votre architecte, votre restaurateur et votre gestionnaire consultent ensuite la même prise de vue sous tous les angles, mesurent des distances et réétudient des zones, sans devoir organiser chaque fois un accès.

01

Les limites du modèle

Un modèle photogrammétrique est une reconstruction basée sur des images visibles. Il est fiable pour la forme, la texture, la distance et le contexte. Il ne montre pas la structure cachée et ne remplace ni une analyse des matériaux, ni une étude de stabilité, ni un essai destructif. Les surfaces réfléchissantes, les textures uniformes, la végétation et les ombres profondes influencent la reconstruction. Le rapport de qualité indique, zone par zone, où le modèle est fiable et où il ne l'est pas.

02

Aucun impact sur le monument

Le drone ne touche pas le bâtiment. Nous limitons l'accès physique à ce qui est nécessaire pour les points de référence. Sur les sites habités ou fréquentés, nous informons au préalable du calendrier, de l'objectif et des mesures de protection de la vie privée. En cas de doute concernant l'espace aérien, les oiseaux qui nichent, les câbles ou les zones fragiles, nous ne décollons pas et nous proposons une autre approche.

Applications

  • Mesure de référence numérique
  • Documentation en hauteur
  • Vues orthographiques
  • Base pour le CAD, le BIM ou l'inventaire du patrimoine
  • Comparaison entre deux prises de vue
  • Modèle 3D interactif

Formats de livraison

FormatCe que vous recevez
LAS / LAZ / E57Nuage de points, géoréférencé ou référencé localement
OBJ / GLBModèle 3D texturé
TIFF / PDFVues orthographiques des façades et des toitures
JPGArchive d'images en haute résolution, par façade ou par zone
WebVisionneuse web dans laquelle les partenaires du projet peuvent mesurer
PDFRapport de qualité avec hypothèses et limites

Votre équipe travaille avec d'autres logiciels ? Indiquez-nous lesquels, nous adapterons la livraison en conséquence.

Questions fréquentes sur la documentation 3D

Le modèle peut-il être utilisé dans un logiciel CAD ou BIM ?

Oui. Un nuage de points ou une géométrie dérivée peut servir de référence dans un logiciel CAD ou BIM. La préparation nécessaire dépend de l'objectif et de l'échelle, et nous la convenons au préalable.

Le modèle pourra-t-il être comparé à nouveau ultérieurement ?

Oui, à condition que la référence, la méthode d'acquisition et le niveau de qualité restent comparables. C'est pourquoi nous les définissons dès la première acquisition.

Un drone peut-il toujours voler autour d'un bien du patrimoine ?

Pas toujours. L'espace aérien, l'environnement, les personnes, les arbres, les câbles, les oiseaux et les zones fragiles peuvent limiter l'approche. Nous évaluons ces éléments au préalable et, si nécessaire, nous proposons une autre stratégie de prise de vue.

Les visiteurs peuvent-ils consulter le modèle en ligne ?

Oui. Nous pouvons fournir une version web légère ou un modèle GLB, séparément des fichiers techniques volumineux.

Enregistrez l'état actuel

Indiquez de quel bâtiment il s'agit et l'usage que vous ferez des données

L'archivage, la restauration, la mesure et la sensibilisation du public exigent chacun un niveau de détail différent. À partir du bâtiment et de l'usage prévu, nous proposons la résolution et la livraison adaptées.

Demander un devisPosez d'abord votre question
