Modèle 3D d'un château d'eau pour la planification d'une rénovation

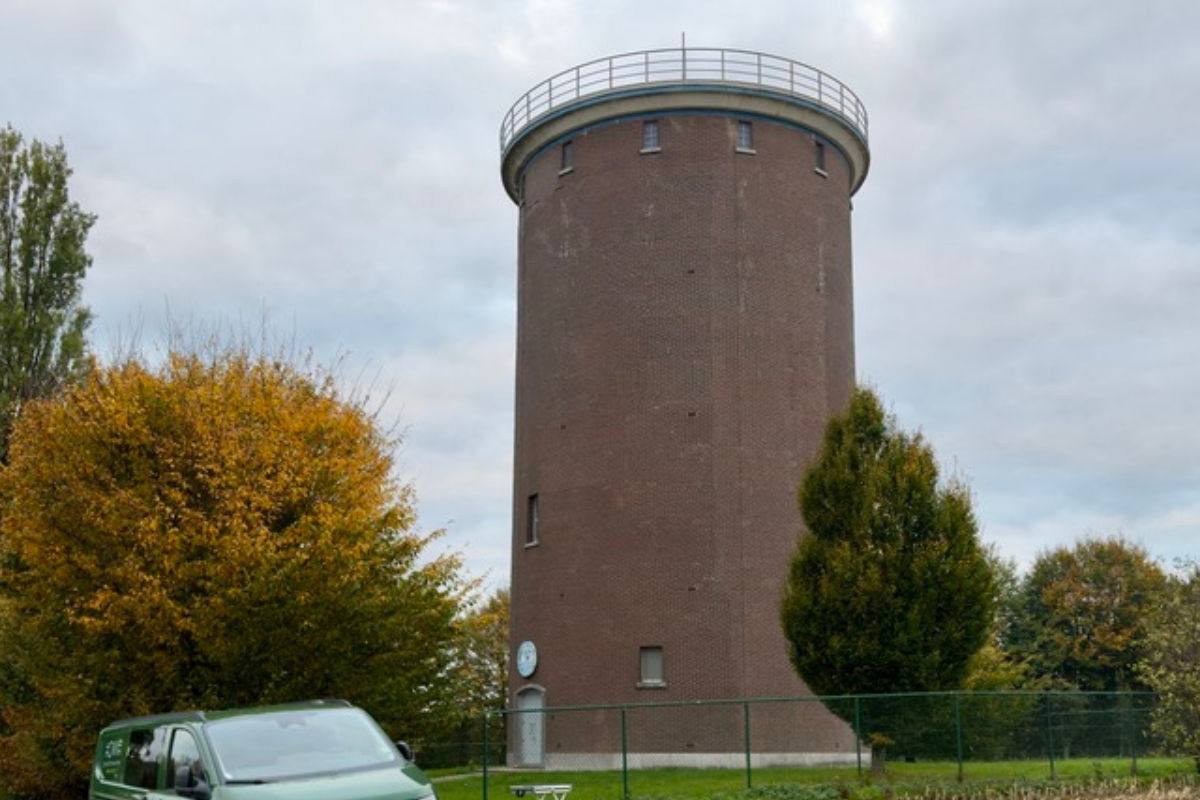

Pour un château d'eau à Brussegem, nous avons réalisé un modèle 3D complet de la cuve, du fût et de la toiture. Le modèle et les orthophotos servent de base à un plan de rénovation à long terme, sans cordistes ni échafaudage.
- Client
- Société de distribution d'eau
- Lieu
- Brussegem
- Service
- Patrimoine
La question
Le gestionnaire voulait évaluer l'état du béton et établir un plan de rénovation, sans cordistes industriels ni échafaudage autour de la tour.
Périmètre et conditions
Un château d'eau isolé avec une cuve en porte-à-faux. Sous ce porte-à-faux, l'ombre et la perspective rendent une inspection photographique classique difficile. Comme l'environnement ne permettait pas un vol en catégorie Open, le relevé a été réalisé sous notre autorisation Specific.
Méthode
Vols photogrammétriques automatisés autour de la cuve, du fût et de la toiture, avec un recouvrement très élevé. Traitement en un modèle 3D texturé, un nuage de points et des orthophotos des surfaces en béton.
Fichiers livrés
- Modèle 3D (OBJ, PLY)
- Nuage de points
- Orthophotos en haute résolution
- Rapport d'inspection
Résultat
- 25minutes de vol
- pour un modèle 3D complet dans lequel l'ingénieur localise et mesure les dégâts au béton et les fissures depuis son bureau.
Ce que le jeu de données ne montre pas
Le modèle reconstruit la face extérieure visible. Il ne mesure pas l'enrobage du béton, les armatures ou la profondeur de carbonatation, ne montre pas l'intérieur de la cuve et ne remplace pas une étude de stabilité. L'ingénieur l'utilise pour déterminer où une investigation ciblée est nécessaire.
