Un terrain que vous pouvez mesurer, pas seulement regarder
- GSD à partir de 1 cm
- Précision de moins de 2 cm avec RTK et points de contrôle
- Livré dans votre système de coordonnées
Voir un terrain d'en haut est utile. Le positionner correctement, le comparer et l'analyser, c'est là que se trouve la valeur. Nous collectons des images qui se recouvrent et des données de référence, et nous en faisons des orthophotos, des modèles altimétriques, des nuages de points et des volumes. Avant le vol, nous fixons à quoi serviront les données, quelle précision est nécessaire et dans quel format votre équipe continue à travailler.
Une photo aérienne n'est pas un fond de mesure

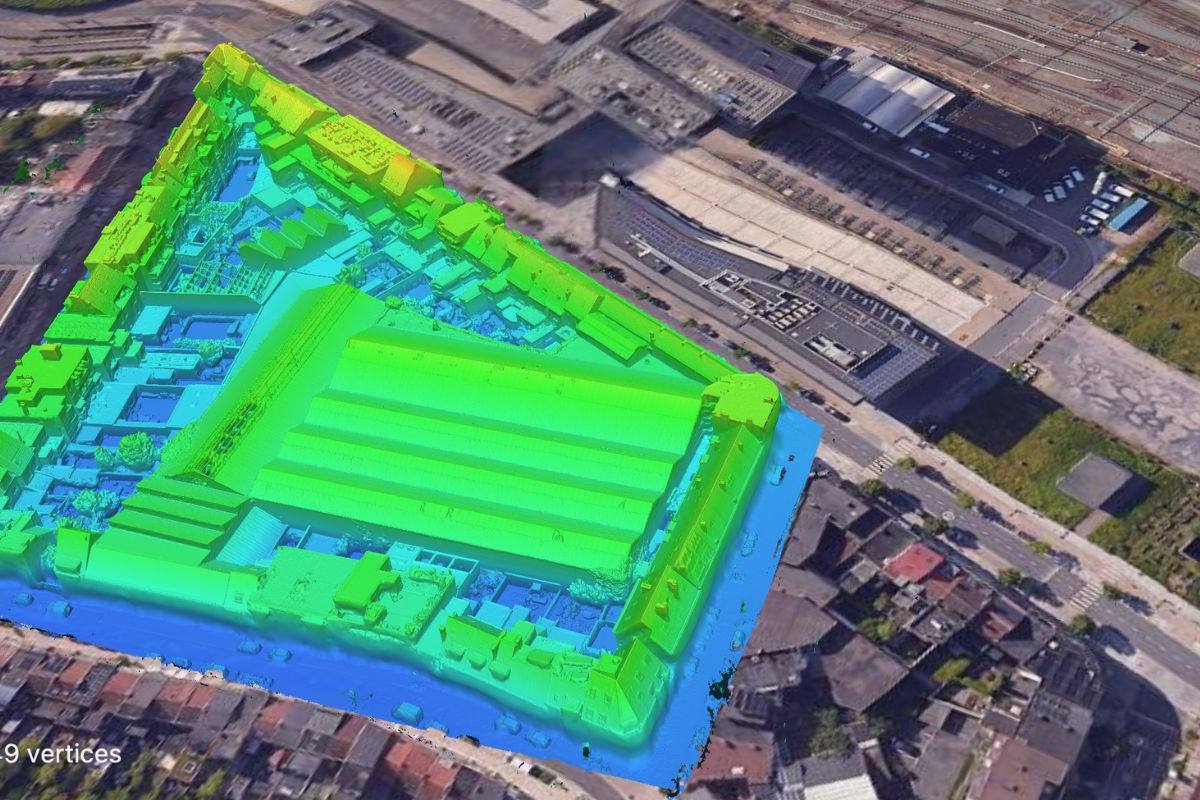

Une photo aérienne ordinaire présente une déformation de perspective. Une orthophoto est corrigée géométriquement et géoréférencée, de sorte que les positions et les distances sont exploitables dans les limites de la précision convenue. Un modèle altimétrique ajoute la troisième dimension. Un MNS montre le dessus du terrain, de la végétation et des objets. Un MNT approche le sol naturel une fois ces objets filtrés. Celui qu'il vous faut dépend de votre analyse. C'est la première chose que nous vous demandons.

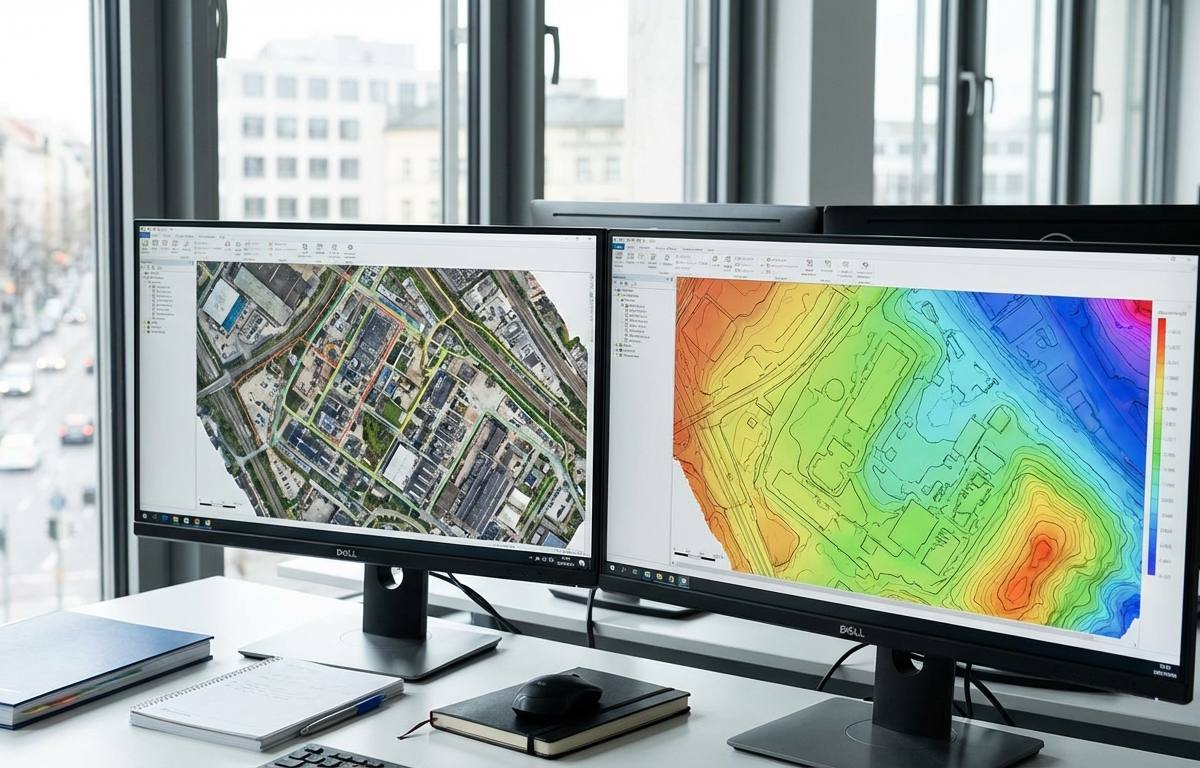

De la prise de vue aérienne à l'orthophoto mesurable
La prise de vue aérienne et l'orthophoto géoréférencée du même terrain, prêtes à l'emploi en SIG ou en CAO.
GSD et précision ne sont pas la même chose
La GSD (ground sampling distance) est la surface de terrain que représente un pixel. La précision est la mesure dans laquelle le jeu de données correspond à la position réelle dans un système de coordonnées. Les deux sont souvent confondues, y compris dans les devis.
Avec un positionnement RTK, des points de contrôle au sol et des points de vérification indépendants, nous atteignons une précision de moins de 2 cm. C'est vrai sous conditions: un terrain bien visible, suffisamment de points de contrôle et des conditions météo adaptées. Sous une végétation dense, sur des surfaces réfléchissantes ou sans points de contrôle, la précision est moindre. C'est pourquoi nous déterminons avant le vol quel dispositif est nécessaire et nous indiquons après le traitement la valeur mesurée, pas une valeur promise.
Quand vous avez besoin d'un géomètre-expert assermenté
Un relevé par drone n'est pas une délimitation cadastrale ou juridiquement contraignante. La différence ne tient pas à la technique, mais à la compétence légale.
Il vous faut un géomètre-expert assermenté dès qu'une garantie juridique est en jeu: un bornage ou une délimitation, un plan de mesurage joint à un acte notarié, une division ou un lotissement, un plan de mesurage officiel pour une demande de permis ou un constat destiné au tribunal. Les conduites souterraines et tout ce qui n'est pas visible depuis les airs sortent aussi de ce que nous livrons.
Un relevé par drone suffit pour la préparation d'un projet, l'étude de terrain, le calcul de volume, le suivi d'avancement, le relevé as-built de l'état visible, les couches SIG et toute analyse pour laquelle vous avez besoin d'un fond de plan actuel et géoréférencé.
Souvent, les deux travaillent ensemble. Nous livrons les données en couverture complète, le géomètre mesure les points qui demandent sa signature. Mentionnez-le dans votre demande, nous l'organisons à l'avance.
Suivi de chantier par drone
Un chantier change chaque semaine. Ce sont les discussions a posteriori sur ce qui se trouvait où, et quand, qui coûtent le plus. Avec des relevés à intervalles fixes, vous documentez l'avancement de façon objective. Chaque relevé est géoréférencé: vous comparez deux dates sur les mêmes coordonnées, et non deux photos à l'œil.
En pratique, cela donne: des terrassements que vous recalculez au lieu de les estimer, une chronologie qui tient dans une discussion avec le maître d'ouvrage ou l'assureur, et une image as-built de l'état visible à la réception.
Nous convenons à l'avance des moments de mesure, sous forme de série. Le plan de vol, les points de contrôle et le dossier d'espace aérien sont alors établis une fois et réutilisés. Le délai de chaque relevé suivant s'en trouve raccourci.
Ce que vous recevez à chaque moment de mesure
- Orthophoto géoréférencée
- MNS ou MNT, selon l'accord
- Différence de volume par rapport au moment de mesure précédent
- Image d'ensemble annotée
- Le tout dans votre système de coordonnées, prêt pour le SIG ou la CAO
Applications
- Relevé de terrain pour une conception ou une étude
- Orthophoto géoréférencée pour le SIG
- MNS et MNT pour l'analyse altimétrique
- Calcul de volume
- Suivi de chantier dans le temps
- Relevé as-built
- Relevé de toiture pour panneaux solaires
- Cartographie de la nature et de l'environnement
Formats de livraison
| Format | Ce que vous recevez |
|---|---|
| GeoTIFF | Orthophoto |
| GeoTIFF | MNS, MNT ou autre modèle altimétrique, selon la définition convenue |
| LAS / LAZ / E57 | Nuage de points |
| DXF / DWG | Courbes de niveau, points cotés, profils ou contours de toiture |
| CSV / GeoJSON | Points et données vectorielles pour le SIG |
| PDF / XLSX | Rapport de volume ou de différence |
| Web | Visionneuse web pour une consultation rapide |
| Rapport de qualité avec GSD, référence, contrôle et limites |
Votre équipe travaille avec un autre logiciel? Dites-nous lequel, nous adaptons la livraison.
Questions fréquentes sur les relevés
Quelle est la différence entre une orthophoto et une photo aérienne?
Une orthophoto est corrigée géométriquement et géoréférencée, et peut servir de couche cartographique. Une photo aérienne ordinaire présente de la perspective et des déformations.
Quelle est la différence entre un MNS et un MNT?
Un MNS contient aussi les bâtiments, les arbres et les autres objets. Un MNT approche le sol naturel une fois ces objets filtrés. Nous fixons la définition exacte à l'avance.
Puis-je ouvrir les données dans QGIS, ArcGIS ou la CAO?
Oui. Nous adaptons le format, le système de coordonnées et les produits dérivés à votre logiciel.
Quelle est la précision d'un relevé par drone?
Moins de 2 cm, sous conditions (RTK, points de contrôle au sol, points de vérification indépendants, terrain bien visible). Sans ces conditions, la valeur est plus élevée. Pour chaque projet, nous indiquons la précision mesurée.
Exemples de livraison
- Mission · Relevés50 hectares
de réserve naturelle cartographiés en une journée de vol. Les nids sont visibles individuellement sur l'orthophoto, sans que personne ne pénètre dans la zone de nidification.
Gestion de la nature dans le port d'Anvers, 50 hectares cartographiés
port d'Anvers · Natuurpunt Antwerpen Noord & Kempen vzw · Lire le cas - Mission · Relevés9 minutes de vol
pour un plan de site actualisé sur lequel chaque tente, chaque scène et chaque goulotte de câbles figure à sa position réelle.
Relevé d'un site de festival pendant le montage
Steenhuffel · Slinkse Sinkse · Lire le cas
Envoyez le contour du terrain et votre logiciel
Avec le terrain, le résultat souhaité et votre logiciel, nous proposons les spécifications d'acquisition et de livraison, y compris le système de coordonnées et les points de contrôle. Le fichier s'ouvre du premier coup.
