Leg vast hoe het gebouw er nu bij staat
- Point cloud en 3D-model
- Orthografische aanzichten
- Geen fysiek contact
Erfgoed verandert. Soms traag door verwering, soms in één seizoen door schade of een restauratie. Wij leggen de zichtbare vorm van een gebouw of monument vast zonder het aan te raken en zonder stelling. U krijgt een digitale basis voor studie, archivering, ontwerp, overleg met Onroerend Erfgoed en vergelijking over de jaren heen.
- Referentie
- Orthomozaïek per gevel, lokaal gerefereerd
- Vluchtcategorie
- Open A2 · VLOS · 36 min
- Doorlooptijd
- 1 dag
Het monument in 3D, vanuit elk standpunt
Draai het model en bekijk gevels en dak vanuit elk standpunt, zoals uw architect of restaurateur het ontvangt.
Het 3D-model volgt. Hier ziet u straks het model van een gedocumenteerd gebouw.
Losse foto's tonen detail, geen samenhang
Foto's vanaf de grond of een ladder tonen veel, maar missen de ruimtelijke samenhang. Bij hoge of rijk gedetailleerde gebouwen is volledige dekking ook moeilijk. Fotogrammetrie combineert overlappende beelden tot één geometrisch model. Uw architect, restaurateur en beheerder bekijken daarna dezelfde opname vanuit elk standpunt, meten afstanden en bestuderen zones opnieuw, zonder telkens toegang te moeten regelen.
De grenzen van het model
Een fotogrammetrisch model is een reconstructie op basis van zichtbare beelden. Het is sterk in vorm, textuur, afstand en context. Het toont geen verborgen opbouw en vervangt geen materiaalonderzoek, stabiliteitsstudie of destructieve proef. Spiegelende oppervlakken, egale texturen, begroeiing en diepe schaduw beïnvloeden de reconstructie. In het kwaliteitsrapport staat per zone waar het model betrouwbaar is en waar niet.
Geen impact op het monument
De drone raakt het gebouw niet. Fysieke toegang beperken we tot wat nodig is voor referentiepunten. Bij bewoonde of bezochte sites informeren we vooraf over timing, doel en privacymaatregelen. Is er twijfel over luchtruim, broedende vogels, kabels of fragiele zones, dan stijgen we niet op en stellen we een andere aanpak voor.
Toepassingen
- Digitale nulmeting
- Documentatie op hoogte
- Orthografische aanzichten
- Basis voor CAD, BIM of erfgoedinventaris
- Vergelijking tussen twee opnames
- Interactief 3D-model
Leverformaten
| Formaat | Wat u krijgt |
|---|---|
| LAS / LAZ / E57 | Point cloud, gegeorefereerd of lokaal gerefereerd |
| OBJ / GLB | 3D-model met textuur |
| TIFF / PDF | Orthografische gevel- en dakaanzichten |
| JPG | Beeldarchief in hoge resolutie, per gevel of zone |
| Web | Webviewer waarin projectpartners kunnen meten |
| Kwaliteitsrapport met aannames en beperkingen |
Werkt uw team met andere software? Zeg welke, dan stemmen we de oplevering daarop af.
Veelgestelde vragen over 3D-documentatie
Kan het model gebruikt worden in CAD of BIM?
Ja. Een point cloud of afgeleide geometrie kan dienen als referentie in CAD- of BIM-software. Welke voorbereiding nodig is, hangt af van doel en schaal en spreken we vooraf af.
Kan het model later opnieuw vergeleken worden?
Ja, op voorwaarde dat referentie, opnamemethode en kwaliteitsniveau vergelijkbaar blijven. Daarom leggen we die bij de eerste opname vast.
Kan een drone altijd rond erfgoed vliegen?
Niet altijd. Luchtruim, omgeving, mensen, bomen, kabels, vogels en fragiele zones kunnen de aanpak beperken. We beoordelen dit vooraf en stellen zo nodig een andere opnamestrategie voor.
Kunnen bezoekers het model online bekijken?
Ja. We kunnen een lichte webversie of een GLB-model voorzien, los van de zware technische bestanden.
Voorbeelden van een oplevering
- Opdracht · Erfgoed & Patrimonium< 1.8cm
nauwkeurigheid op de detail ortho van de gevel
Inspectie van de Boskapel in Imde
Imde (Meise) · erfgoedbeheerder · Lees de case
Opdracht · Erfgoed & Patrimonium25 minuten vliegtijdvoor een volledig 3D-model van kuip, schacht en dak, waarin de ingenieur betonschade vanaf zijn bureau lokaliseert en meet.

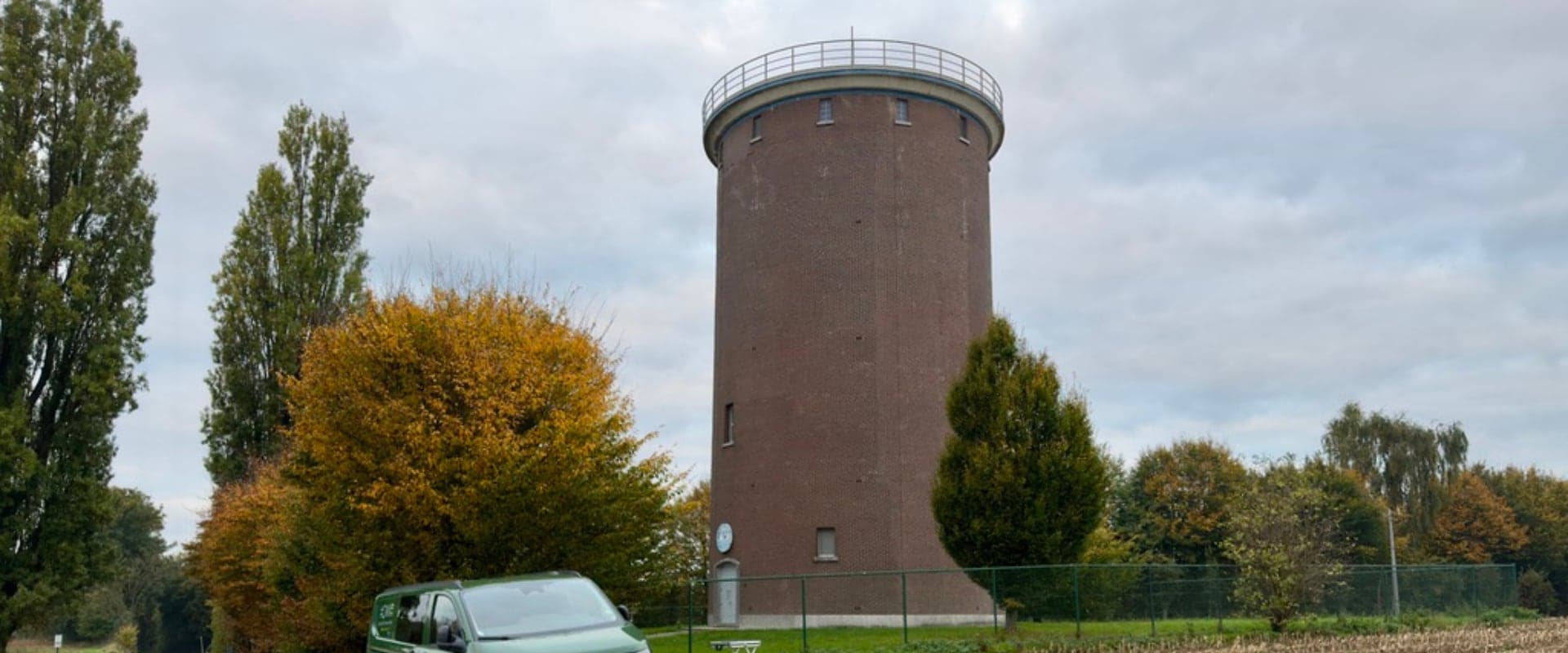

3D-model van een watertoren voor renovatieplanning
Brussegem · watermaatschappij · Lees de case
Zeg welk gebouw het is en waarvoor u de data gebruikt
Archivering, restauratie, meting en publiekswerking vragen elk een andere detailgraad. Met het gebouw en het beoogde gebruik stellen we de juiste resolutie en oplevering voor.
