890 m² bedrijfsdak in CAD, zonder ladder
Een maatvaste dakplattegrond van 890 m² met hoogtepeilen en elk object op het dak, klaar twee dagen na de offerte.
- Opdrachtgever
- Installateur van zonne- en laadinfrastructuur
- Locatie
- België
- Dienst
- Opmetingen
- Type site
- Industrieel bedrijfsdak met lichtstraten
- Output

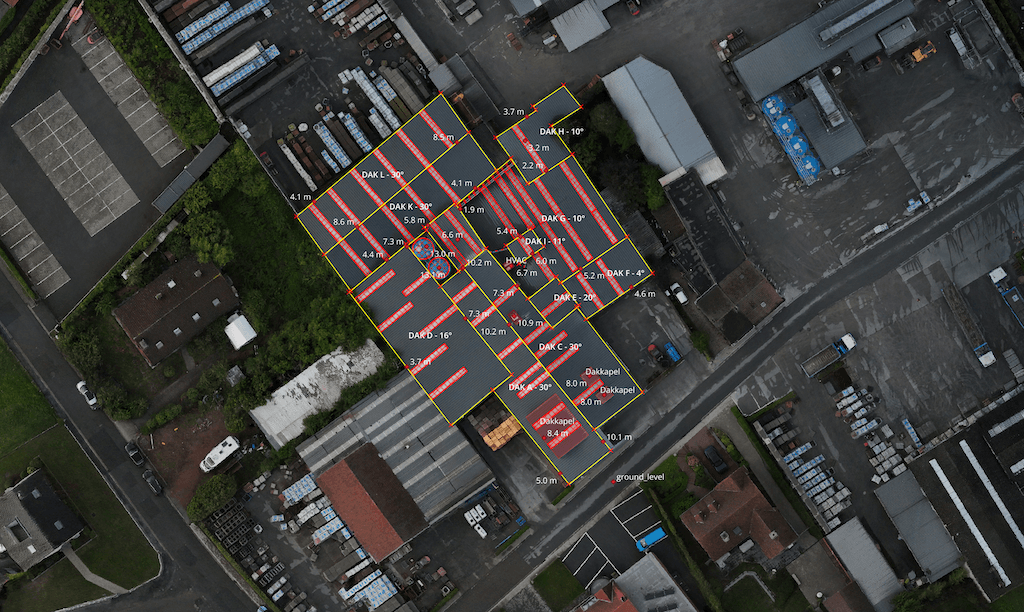

- Orthofoto en dakplattegrond in CAD
- Uitvoering
- 2026
De uitdaging
Een installateur van laadinfrastructuur, zonne-installaties en batterijopslag had de exacte maten nodig van een dakzone van ongeveer 890 m² op een industriële site, aangeduid in een KMZ-bestand. Geen foto's, maar een tekening: de contouren van de dakvlakken, de hoogtepeilen en hoogteverschillen tussen die vlakken, en elk object dat in de weg kan staan. Lichtstraten, koepels, ontluchtingen, dakdoorvoeren.
De site is een draaiend bedrijf met vrachtverkeer en klanten op het terrein. Wie daar met ladders en rolmeters het dak op gaat, valt op en verliest tijd.
Onze aanpak
- Luchtruim en toelating. De locatie ligt buiten geozone. De vlucht viel in de open categorie, zonder aanvraag of termijn.
- Nauwkeurigheid vooraf vastgelegd. De opmeting gebeurde met RTK, zonder grondcontrolepunten. De onderlinge maatvoering op het dak is beter dan 2 cm. De ligging in Lambert 72 is indicatief, en dat staat zo in de offerte. Wie op een dak een indeling tekent, heeft vooral die onderlinge maten nodig. Absolute coördinaten tot op 2 cm vragen grondcontrolepunten en zijn pas nodig wanneer de tekening moet aansluiten op een landmetersplan.
- Vliegen zonder het bedrijf te storen. De eigenaar van de site kreeg vooraf een melding van de vlucht. Toegang tot het dak of de hallen was niet nodig.
- Van beelden naar meetbaar model. De beelden werden in Agisoft Metashape verwerkt tot een orthomozaïek en een hoogtemodel van het dak.
- Uittekenen. Contouren, objecten en hoogtepeilen werden op de orthofoto uitgetekend in Lambert 72 en als CAD-bestand opgeleverd, met één revisieronde inbegrepen.
Geleverde data
- Orthomozaïek (GeoTIFF)
- Dakplattegrond in CAD met contouren, hoogtepeilen en dakobjecten
Resultaat
| Resultaat | Waarde | Bron |
|---|---|---|
| Opgemeten dakzone | 890 m² | Offerte |
| Onderlinge nauwkeurigheid | Beter dan 2 cm | Contractuele specificatie |
| Van offerte tot tekening | 2 kalenderdagen | Offerte- en bestandsdatum |
| Mensen op het dak | 0 | Melding aan de site-eigenaar |
Wat de dataset niet aantoont
De tekening toont waar alles op het dak ligt en hoe hoog. Ze zegt niets over de draagkracht van de dakconstructie; die beoordeling hoort bij een stabiliteitsingenieur. Ook de staat van de dakbedekking en de waterdichtheid vallen erbuiten. Een orthofoto meet de horizontale projectie: de ware oppervlakte van een hellend dakvlak is die projectie gedeeld door de cosinus van de helling. Zonder grondcontrolepunten blijft de ligging in Lambert 72 indicatief.
